• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• No-break uitgang of ook UPS genoemd.
• Drie omvormers/laders Multiplus-II 48/8000/110-100

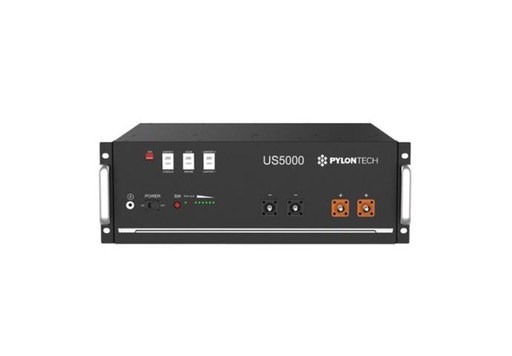

• 8 batterijen Pylontech US5000 4,8 kWh
• DoD (Dept of Discharge) van 90%.
• Kastsysteem in magnelis met ruimte voor 10 batterijen (binnen installatie).
• Optioneel 2 extra batterijen mogelijk.

Totaal vermogen omvormer: 24 kVA / 19,2 kW
Totale capaciteit batterij: 38,4 kWh
Nuttige capaciteit batterij: 36,48 kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• No-break uitgang of ook UPS genoemd.
• Drie omvormers/laders Multiplus-II 48/10000/140-100
• 10 batterijen Pylontech US5000 4,8 kWh
• DoD (Dept of Discharge) van 90%.
• Kastsysteem in magnelis met ruimte voor 10 batterijen (binnen installatie).
• Geen extra batterijen mogelijk

Totaal vermogen omvormer: 30 kVA / 24 kW
Totale capaciteit batterij: 48 kWh
Nuttige capaciteit batterij: 45,6 kWh

Systeem configuratie : 375kW / 689,92kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Eén omvormer/lader Sinexcel 375 kW zonder transformator.
• 44 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 10FT HQ container (buiten installatie)

Totaal vermogen omvormer: 375 kVA / 375 kW
Totale capaciteit batterij: 689,92 kWh
Nuttige capaciteit batterij: 655,42 kWh

Systeem configuratie : 437,5kW / 862,4kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Eén omvormer/lader Sinexcel 437,5 kW zonder transformator.
• 55 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 10FT HQ container (buiten installatie)

Totaal vermogen omvormer: 437,5 kVA / 437,5 kW
Totale capaciteit batterij: 862,4 kWh
Nuttige capaciteit batterij: 819,28 kWh

DC-DC PV Charger

Rated Power: 45kW
Maximum Input Voltage: 830V
Start-up Voltage: 250V
MPPT Voltage Range: 200~750 (430~750 @full load ) V
Number of MPPT: 3
Maximum Input Current of each MPPT: 35A/35A/35A

Victron DC productie pack 3,4 kWh bestaande uit:

• Victron SmartSolar MPPT 250/60 TR
• Benodigde materialen om aan te sluiten aan Cerbo
• Kabels voorzien van 2 meter.

Systeem configuratie : 50kW / 99,54kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Omvormer/lader Solis 50 kW.
• 21 batterijen Pylontech M1
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• Cabinet (buiten installatie)
• B*D*H (zonder omvormer) 1500*2195*1125mm

Totaal vermogen omvormer: 55 kVA / 50 kW
Totale capaciteit batterij: 99,54 kWh
Nuttige capaciteit batterij: 94,48 kWh

Bi directional Storage Inverter

Flexible Configuration -

Battery Side:

- ​150 /750Vdc

- ​Rated Power 30kW

- ​Maximum Power 33kW

AC Grid Output

- ​Rated Power 30kW

- ​Maximum Apparent Power 33kVa

- ​3W4P+PE ,400 (15%) Vac 50Hz

- ​Overload Capacity 110% ~ 120%,10min / 120%~150%, 200ms

Peak Efficiency 97.3%

Communication port - CAN/RS485/Ethernet/WIFI

General Specification:

- ​Dimension 440*173*596mm

- ​Cooling  ​Forced AIr Cooling

- ​Topology - Non-isolation

- ​Temperature -30° ~60°C  ( >45°C  derating)

- ​IP Rating -IP20

Certification

Grid-tied Standard - EN50549

Synergrid Homologation in progress

Safety Certification - CE

EMC standard - FCC

Systeem configuratie : 100kW / 250,88kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• 2 Omvormers/laders Solis 50 kW.
• 16 batterijen Pylontech M5
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• Cabinet (buiten installatie)
• B*D*H (zonder omvormer) 1500*1300*2200 mm

Totaal vermogen omvormer: 110 kVA / 100 kW
Totale capaciteit batterij: 250,88 kWh
Nuttige capaciteit batterij: 238,33 kWh

Power Conversion System (PCS)

Flexible Configuration
AC voltage 690(-15%~10%)V
DC Voltage range 1000~1500V

Systeem configuratie : 4180kWh

• 80 batterijen Pylontech M7 52,25 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntegreerd brandblussysteem.
• 20ft Liquid cooling Container (buiten installatie)

Totale capaciteit batterij: 4180,00 kWh
Nuttige capaciteit batterij: 3971,00 kWh

Systeem configuratie : 750kW / 1379,84kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Twee omvormers/laders Sinexcel 375 kW zonder transformator.
• 88 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 20FT HQ container (buiten installatie)

Totaal vermogen omvormer: 750 kVA / 750 kW
Totale capaciteit batterij: 1379,84 kWh
Nuttige capaciteit batterij: 1310,85 kWh

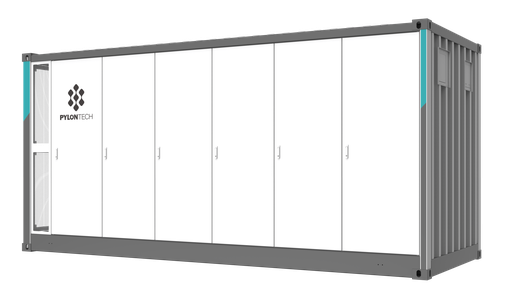

Systeem configuratie : 5016kWh

• 96 batterijen Pylontech M7 52,25 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• 20ft Liquid cooling Container (buiten installatie)

Totale capaciteit batterij: 5016,00 kWh
Nuttige capaciteit batterij: 4765,20 kWh

Meterkit bestaande uit volgende onderdelen
• Eastron meter EMM 630
• RS485 naar USB interface
• 3 x ESCT-RC60-500A

Systeem configuratie : 100kW / 203,84kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• 1 Omvormer/lader In-Power 100kW.
• 13 batterijen Pylontech M5
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• Cabinet (buiten installatie)
• B*D*H (zonder omvormer) 1131*1627*2212 mm

Totaal vermogen omvormer: 110 kVA / 100 kW
Totale capaciteit batterij: 203,84 kWh
Nuttige capaciteit batterij: 193,65 kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Eén omvormer/lader Sinexcel 29,9 kW.
• 13 batterijen Pylontech M1 4,736 kWh
• DoD (Dept of Discharge) van 95%.
• Kastsysteem in Magnelis staal (binnen installatie).

Totaal vermogen omvormer: 29,9 kVA / 29,9 kW
Totale capaciteit batterij: 61,57 kWh
Nuttige capaciteit batterij: 58,49 kWh

Deze Elion box is geschikt voor aansluiting via Modbus TCP.
Hier is maar 1 USB aansluiting t.o.v. 2 bij de gewone Elion box.

De Elion Box is dé oplossing voor het aansturen van slimme opslagsystemen en solar omvormers met een vermogen van 100 kW tot 250 kW.

Dankzij zijn geavanceerde technologie biedt de Elion Box maximale controle en efficiëntie, zodat uw energiebeheer eenvoudig, betrouwbaar en toekomstgericht is.

De Elion Box Pro is speciaal ontwikkeld voor industriële C&I-toepassingen vanaf 750 kW.

Met een hogere IP-waarde, een directe RS485-ingang en meerdere uitgangen biedt de Elion Box Pro maximale flexibiliteit. Zo kunt u eenvoudig toekomstige stuurbare assets integreren en bent u verzekerd van een toekomstbestendig systeem dat meegroeit met uw energiebehoeften.


Dit product bevat enkel hardware.
Het configureren van het Elion-dashboard kan optioneel toegevoegd worden.

Systeem configuratie : 3344kWh

• 64 batterijen Pylontech M7 52,25 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• 20ft Liquid cooling Container (buiten installatie)

Totale capaciteit batterij: 3344,00 kWh
Nuttige capaciteit batterij: 3176,80 kWh
