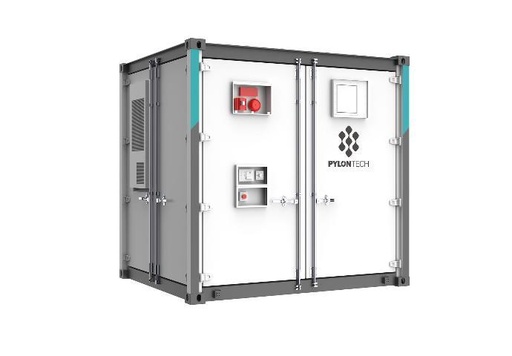

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Eén omvormer/lader Sinexcel 187,5 kW zonder transformator.
• 22 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 10FT HQ container (buiten installatie)

Totaal vermogen omvormer: 187,5 kVA / 187,5 kW
Totaal vermogen batterij: 344,96 kWh
Nuttige vermogen batterij: 327,71 kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Eén omvormer/lader Sinexcel 500 kW zonder transformator.
• 66 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 10FT HQ container (buiten installatie)

Totaal vermogen omvormer: 500 kVA / 500 kW
Totaal vermogen batterij: 1034,88 kWh
Nuttige vermogen batterij: 983,14 kWh

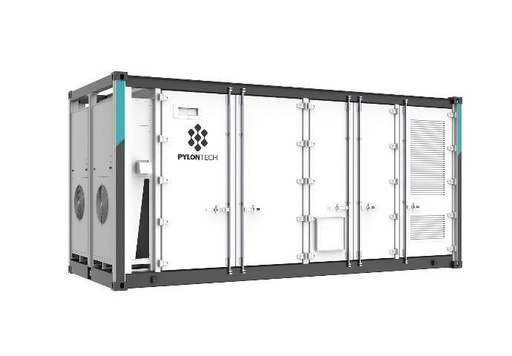

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Twee omvormers/laders Sinexcel 375 kW zonder transformator.
• 88 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 20FT HQ container (buiten installatie)

Totaal vermogen omvormer: 750 kVA / 750 kW
Totaal vermogen batterij: 1379,84 kWh
Nuttige vermogen batterij: 1310,85 kWh

• EMS (Energy Management System) voor intelligent energiebeheer.
• Volledig voorgeprogrammeerd systeem, zeer eenvoudig te installeren.
• Twee omvormers/laders Sinexcel 500 kW zonder transformator.
• 132 batterijen Pylontech M5 15,68 kWh
• DoD (Dept of Discharge) van 95%.
• Geïntrigeerd brandblussysteem.
• Airconditioning met geïntegreerde celbediening voor de bedrijfstemperatuur.
• 20FT HQ container (buiten installatie)

Totaal vermogen omvormer: 1000 kVA / 1000 kW
Totaal vermogen batterij: 2069,76 kWh
Nuttige vermogen batterij: 1966,27 kWh

Cabinet voor 1 unit
STS 150kw

Cabinet voor 2 units parallel
STS 250kw

Cabinet voor 3 tot 5 units parallel
STS 500kw

Cabinet voor 6 units parallel
STS 750kw

Isolatietransformator van 1725kva
- MV AC voltage 11kv - 33kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
Omvormers PWS1-1725KTL 5M1 (1075 kw)

Isolatietransformator van 1725kva
- MV AC voltage 11kv - 33kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
Omvormers PWS1-1725KTL 6M1 (1290 kw)

Isolatietransformator van 1725kva
- MV AC voltage 11kv - 33kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
Omvormers PWS1-1725KTL 7M1 (1505 kw)

Isolatietransformator van 1725kva
- MV AC voltage 11kv - 33kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
Omvormers PWS1-1725KTL 8M1 (1725 kw)

Isolatietransformator van 1250kva
- MV AC voltage 15kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
1 Omvormers PWS1-1725KTL 6M1

Isolatietransformator van 1500kva
- MV AC voltage 15kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
1 Omvormers PWS1-1725KTL 7M1

Isolatietransformator van 2500kva
- MV AC voltage 15kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
2 Omvormers PWS1-1725KTL 6M1

Isolatietransformator van 2500kva
- MV AC voltage 15kv
- LV AC voltage 690v
Transformator van 100kva
- AC voltage van 690v naar 400v
2 Omvormers PWS1-1725KTL 6M1

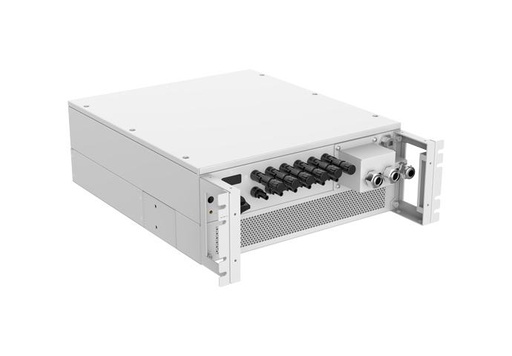

DC-DC PV Charger

Rated Power: 45kW
Maximum Input Voltage: 830V
Start-up Voltage: 250V
MPPT Voltage Range: 200~750 (430~750 @full load ) V
Number of MPPT: 3
Maximum Input Current of each MPPT: 35A/35A/35A

Power Conversion System (PCS)

Flexible Configuration
AC voltage 690(-15%~10%)V
DC Voltage range 1000~1500V

Power Conversion System (PCS)

Flexible Configuration
AC voltage 400(-15%~10%)V
DC Voltage range 600~900V

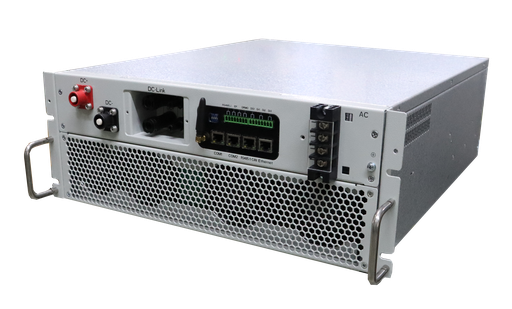

Bi directional Storage Inverter

Flexible Configuration -

Battery Side:

- ​150 /750Vdc

- ​Rated Power 30kW

- ​Maximum Power 33kW

AC Grid Output

- ​Rated Power 30kW

- ​Maximum Apparent Power 33kVa

- ​3W4P+PE ,400 (15%) Vac 50Hz

- ​Overload Capacity 110% ~ 120%,10min / 120%~150%, 200ms

Peak Efficiency 97.3%

Communication port - CAN/RS485/Ethernet/WIFI

General Specification:

- ​Dimension 440*173*596mm

- ​Cooling  ​Forced AIr Cooling

- ​Topology - Non-isolation

- ​Temperature -30° ~60°C  ( >45°C  derating)

- ​IP Rating -IP20

Certification

Grid-tied Standard - EN50549

Synergrid Homologation in progress

Safety Certification - CE

EMC standard - FCC
